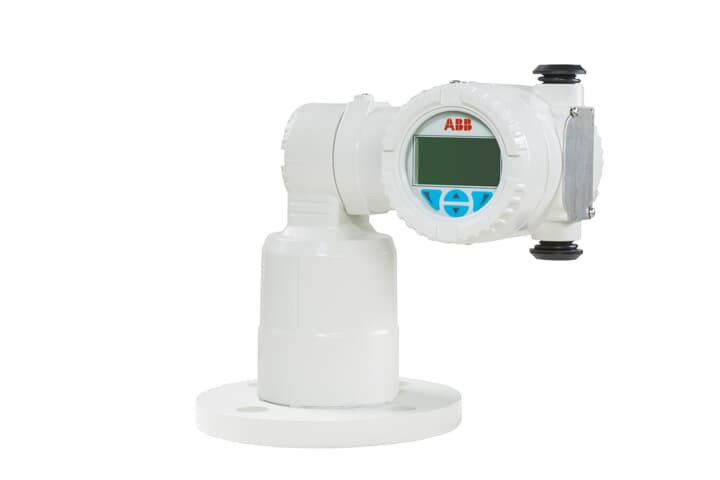

Transmisor de nivel láser LLT100

Medidas

• Rango de acción
  0.5 a 30 m (2 a 100 pies) para líquidos
  0.5 a 100 m(2 a 330 pies) para los sólidos
  0.5 m a 200 m (2 pies a 660 pies) para aplicaciones de posicionamiento con objetivo reflectante

• Resolución
  5 mm y más

• Precisión típica
  ± 11 mm (0,4 pulgadas)

• Rayo de medición
  longitud de onda láser: 905 nm, seguro para los ojos, clase 1

• Divergencia del haz láser
  < 0,35°

• Condiciones ambientales

• Temperatura de funcionamiento
  ¥40° a +60°C (¥40 a +140°F), hasta 280°C con tubo de enfriamiento

• Temperatura de almacenamiento
  -40 a +85 °C (-40 a +185 °F)

• Temperatura de supervivencia
  ¥40°C a +80°C (¥40°F a +175°F)

• Presión del proceso
  Modelo de base: de 1 a +2 bar (29 psi)
  Modelo higiénico: de 1 a +1 bar (15 psi)
  El modelo de presión nominal: ¥1 a +49.6bar (719 psi), dependiendo de la brida

Producción

• Análogo
  4 a 20 mA, conforme con el NAMUR
• El digital
  HART 7 (salida de varias variables)
• Comunicación
  HMI local, EDD/DTM, de mano

Fuente de alimentación

• Alimentado por el bucle
  4 a 20 mA, 16 a 42 V de corriente continua
• Opción de lente caliente
  24 V de corriente continua (3 W)

Mecánica

• Material para el recinto
  Aluminio recubierto en polvo (estándar), acero inoxidable 316L (opcional)
• Las dimensiones
  ¢ Universal - flanco plano W 247 x H 215 x D 165 mm (9.7 x 8.5 x 6.5 pulgadas)
  Clasificación 150 - flanco elevado W 240 x H 242 x D 154 mm (9,5 x 9,5 x 6,1 pulgadas)
  Clasificación 300 - flanco elevado W 247 x H 242 x D 165 mm (9,7 x 9,5 x 6,5 pulgadas)
  ¢ DIN PN 16 - brida levantada W 247 x H 242 x D 165 mm (9,7 por 9,5 por 6,5 por.)
  ¢ DIN PN 40 - brida levantada W 247 x H 242 mm x D 165 (9,7 x 9,5 x 6,5 pulgadas)
  ¢ Flange higiénico W 223 x H 215 x D 137 mm (8,8 x 8,5 x 5,4 pulgadas)
• Peso del modelo estándar
  ¢ Revestimiento de aluminio con brida de aluminio universal: 3,7 kg (8,2 lb)
  ¢ Casilla SST 316L con brida de acero inoxidable universal: 8,6 kg (19,0 lb)
• Peso del modelo con presión nominal
  - Revestimiento de aluminio: de 6,7 a 7,2 kg (14,8 a 15,9 lb), según la brida
  ¢ 316L SST de la carcasa: 10,0 a 10,5 kg (22,1 a 23,2 libras), dependiendo de la brida
• Peso del modelo higiénico
  ¢ Revestimiento de aluminio: 5,8 kg (12,8 lb)
  ¢ 316L SST: 9,1 kg (20,1 libras)
• Clase de protección
  Se trata de un sistema de control de la calidad de los productos.
• Proceso de ajuste
  ¢ Flange (ASME 2 ¢, DN50)

• Partes mojadas
  ️ Ventana de borosilicato cementado de aluminio (modelo de base)
  ¥ 316L SST, ventana de borosilicato cementado (modelo básico, modelo higiénico)
  - 316L SST, ventana de borosilicato fundido (modelos de alta presión)

Operación

• Muestra
  Display LCD integrado de 128x64 píxeles con interfaz TTG (Through-The-Glass)
• Características del software
  ¢ Calculación del volumen, amortiguación, filtrado, umbrales/alarmas, pantalla definida por el usuario (con HMI)
• Aprobaciones CE, ATEX, IECEx, FM, 3A
