Generador de nitrógeno PSA / Sistema de generación de nitrógeno Psa: 60Nm3/H, 99,99% de pureza, para alimentos, metalurgia, química
Descripción de la pureza del 99,99% 60Nm3/HGenerador de nitrógeno PSAAlimentación, metalurgia, productos químicos
Industria aplicable
Hemos estado ocupados en la asamblea deGenerador de nitrógeno PSALa industria de la electricidad y de la electricidad se ha dedicado a la fabricación de motores de combustión interna y de generadores de oxígeno en nuestra fábrica durante 15 años, proporcionando aproximadamente 400 conjuntos deGenerador de nitrógeno PSAEl objetivo de este programa es mejorar la calidad de la producción y el suministro de oxígeno para los clientes nacionales e internacionales cada año, incluida la producción y la depuración.
En colaboración con Burkert Valves, hemos personalizado nuestra propia válvula neumática de doble acción.Continuamente optimizamos y reducimos la proporción de consumo de aire del equipoLa tasa de consumo de energía de nuestro equipo ha alcanzado el nivel más alto en China y a través de nuestro silenciador patentado,Nuestro ruido del dispositivo está controlado a menos de 55 dB.
En términos de flujo de proceso, tenemos corte, soldadura, ensamblaje, llenado de tamiz molecular, eliminación automática de óxido, pulverización y procedimientos completos y equipos de apoyo para la puesta en marcha.
En el aspecto de la cadena de suministro, proporcionamos marcas de primera línea como Atlas Copco, Ingersoll Rand, GDK, Liutech, Bolaite, Hanbell y BK para compresores de aire, y proporcionamos Boly, Atlas Copco,y secadores refrigerados Liutech, así como los refuerzos Anshan Jiapeng y Anqing Bailian.
Podemos proporcionar equipo de apoyo y accesorios.
Actualmente, los productos de nuestra compañía están dirigidos a usuarios finales y distribuidores en todo el mundo.y muchos otros servicios OEMY también proporcionamos equipos estándar ASME y tanques de presión para el mercado de EE.UU. y Australia.
Para una selección específica, póngase en contacto con nuestro gerente de clientes. Esperamos convertirnos en su socio de confianza a largo plazo.
| PN4060 Especificación técnica de la planta de nitrógeno PSA |
| el lote |
Punto de trabajo |
Descripción / Especificación |
| 1 |
Modelo/lugar de fabricación |
PN4060 |
| 2 |
Principio de fabricación del nitrógeno |
PSA Adsorción por oscilación de presión PSA cambio de presión de absorción (estructura abierta) |
| 3 |
Aplicación |
Lugar de la operación |
En el interior |
| Medio ambiente |
Temperatura ambiente |
Min -5°C/máximo 50°C/temperatura de diseño37°C |
| Humedad ambiental |
Min 40%RH Max 90%RH |
| 4 |
Capacidad |
60 |
Nm3/h |
| 5 |
Pureza del gas nitrógeno |
≥ 99,99 % Ensayos en la salida del nitrógeno psa |
| 6 |
Sensor de pureza del nitrógeno |
HT-TA261 1 conjunto |
| 7 |
Medidor de flujo de nitrógeno |
Japón SMC medidor de caudal 1 juego |
| 8 |
Presión del aire comprimido de entrada |
0.75 -0.99Mpa |
| 9 |
Contenido de aceite de entrada |
≤ 0,001 mg/m3 |
| 10 |
Polvo residual |
≤ 0,01um |
| 11 |
Agua residual |
≤ 0,069 mg/m3 |
| 12 |
Punto de rocío atmosférico de entrada de aire |
-15 °C |
| 13 |
Demandas de aire comprimido limpio |
5 |
Nm3/min |
Recomiendo compressor de aire |
45 kW (6,5 m3/min 10 Bar) o 37 kW (4,7 m3/min 10 Bar) o 30 kW (5,0 m3/min 8 Bar) |
| 14 |
Diámetro de la entrada |
DN40 |
| 15 |
Diámetro de salida |
DN25 |
| 16 |
Temperatura máxima de entrada |
Max 30 °C |
| 17 |
Intervalo de presión de trabajo permitido |
Min7.5Kgf/cm2 Max9.9Kgf/cm2 Se aplican las siguientes medidas: |
| 18 |
Modelo/origen del tamiz molecular de carbono |
Las demás: |
| 19 |
La tubería del cuerpo de la torre |
2 juegos |
| 20 |
Tanque tampón de aire y nitrógeno |
Tanque de almacenamiento por tubería |
| 21 |
El tanque de instrumentos, silenciador |
El número de patente del silenciador PB ≤55dB ((A):ZL 2015 2 0545860.3 |
| 22 |
Marca y origen de las válvulas solenoides |
AirTAC |
7 juegos |
| 23 |

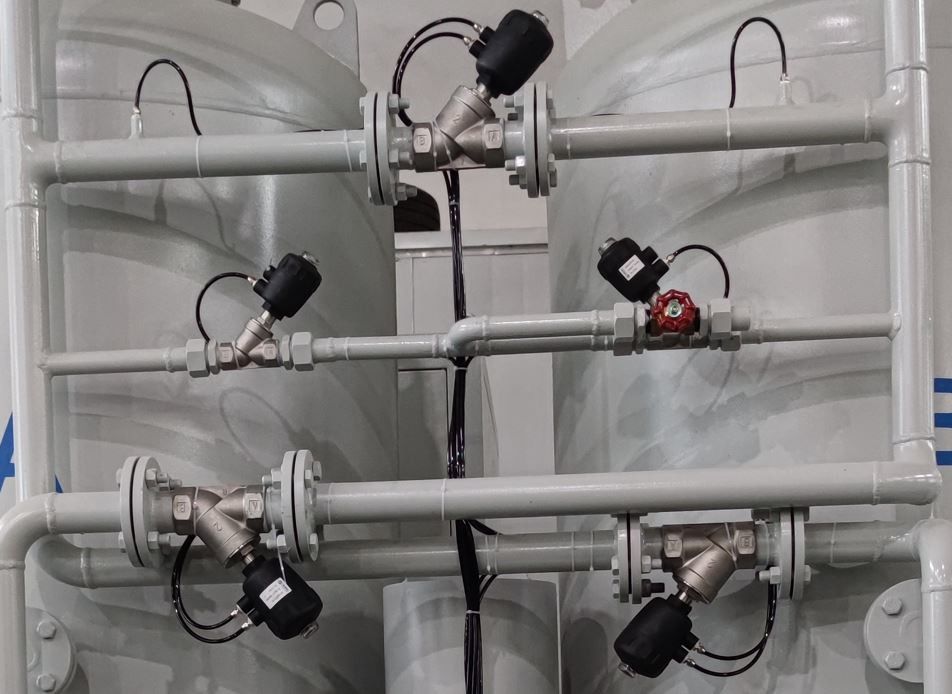

Marca y origen de las válvulas neumáticas |
PB-Personalizado |
11 conjuntos (dos para el gas no calificado de drenaje automático) |
| 24 |
Sistema de control |
Control de la fuente de alimentación |
0.2kw/conjunto 220V 50 HZ |
| PLC |
Pantalla integrada en el núcleo de Mitsubishi /o Siemens S7-200 Smart |
| caja eléctrica |
incorporado |
1 juego |
| pantalla táctil |
Pantalla integrada en el núcleo de Mitsubishi/MCGS |
| 25 |
tamaño LxWxH (mm) / Peso: ((Kg) |
Aproximadamente: 1800*1000*2300 mm 1200 kg |
| 26 |
Precio |
含税含运费 交期20 días |
|
2Principios de trabajo del generador de nitrógeno PSA
Un generador automático de nitrógeno basado en la tecnología de adsorción por oscilación de presión (PSA) está diseñado para producir nitrógeno utilizando el aire como material de origen.El sistema emplea un tamiz molecular de carbono como adsorbente y se basa en el principio de desorción por reducción de presión para eliminar selectivamente el oxígeno del aireEste proceso garantiza la generación eficiente y fiable de gas de nitrógeno de alta pureza.
3Características principales del generador de nitrógeno PSA
- La materia prima del aire se toma de la naturaleza. El nitrógeno se puede producir suministrando aire comprimido y energía.
- La pureza del nitrógeno se puede ajustar convenientemente y se produce suministrando aire comprimido
- El equipo es altamente automatizado, produce gas rápidamente, y puede estar desatendido.
-
El equipo tiene un proceso simplificado, una huella compacta, un bajo consumo de energía y una rentabilidad.
-
Para garantizar la usabilidad a largo plazo de los tamizes moleculares y evitar su pulverización debido al impacto del flujo de aire de alta presión,se emplea un método de llenado por tormenta de nieve durante el proceso de llenado del tamiz molecular.
-
El analizador importado utilizado para la inspección en línea ofrece un fácil acceso, ocupa un espacio mínimo, consume poca energía y es rentable.
4Indicadores técnicos
- Capacidad: entre 2 y 2000 Nm3/h
- Rango de pureza: 95% a 99,9999%
- Presión de salida: 0 a 6 bar o 0 a 8 bar
- Rango de presión de salida del refuerzo: 10 a 200 Bar
- Vida útil 8-10 años siempre que se realice un mantenimiento regular
El tamiz molecular de carbono
Nuestro sistema de resorte ofrece una calidad excepcional, alta densidad y diseño compacto.Cuenta con un mecanismo de equilibrio superior/inferior y está equipado con un sensor de presión dedicado para una protección mejorada.
Cuando buscamos un nivel de pureza por debajo del 99,99%, nuestra opción preferida es el sistema CMS-240.
Para las aplicaciones que requieren un nivel de pureza aún mayor del 99,999%, confiamos en el sistema CMS-260, que alcanza este nivel en un solo paso.
5. Características estándar
- PLC de Siemens
- Valvas domésticas personalizadas y mejoradas
- Pantalla LCD de 7 pulgadas
- Válvula de solenoide de Taiwán AirTAC
- Analisador de nitrógeno Chengdu Jiuyin
- Medidor de caudal SMC
- Sitio molecular de marca profesional
6Características opcionales
- Sistema de control remoto
- Mejor válvula de la marca Gemu, Burkert
- Analisador de punto de rocío
- Importar tamiz molecular
- Válvula de solenoide ODE italiana
| El artículo no. |
Capacidad |
Purificación |
Tamaño en mm |
Diámetro de la entrada |
Diámetro de salida |
Peso en kg |
El poder |
| PN4005 |
5Nm3/h |
≥ 99,99% |
1200*850*1500 |
DN15 |
DN15 |
300 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4010 |
10Nm3/h |
≥ 99,99% |
1200*900*1900 |
DN15 |
DN15 |
500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4020 |
20Nm3/h |
≥ 99,99% |
1450*900*1900 |
DN25 |
DN15 |
600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4030 |
30Nm3/h |
≥ 99,99% |
1450*900*2250 |
DN32 |
DN15 |
700 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4040 |
40Nm3/h |
≥ 99,99% |
1600 * 1100 * 1950 |
DN32 |
DN15 |
800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4050 |
50 Nm3/h |
≥ 99,99% |
1700*1100*2200 |
DN40 |
DN15 |
1000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4060 |
60Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1200 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4070 |
70Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4080 |
No más de 80 Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4100 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4120 |
Se aplican las siguientes medidas: |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4150 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
2000*1300*2450 |
DN40 |
DN25 |
2900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4200 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2200*1500*2650 |
DN50 |
DN40 |
3400 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4250 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
2500*1600*2680 |
DN50 |
DN40 |
3800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4300 |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
≥ 99,99% |
2500*1600*2900 |
DN50 |
DN40 |
5000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4350 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2500*1600*2900 |
DN 80 |
DN50 |
5500 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4400 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
3000*2000*3750 |
DN 80 |
DN50 |
7500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
- Las solicitudes...
-
Aplicación de la industria SMT en la fabricación de silicio de semiconductores
La industria SMT desempeña un papel crucial en diversas aplicaciones dentro del proceso de fabricación de silicio semiconductor.y recuperación químicaEstos procesos son vitales para garantizar la producción eficiente y de alta calidad de materiales semiconductores.
-
Aplicación de la industria SMT en la fabricación de componentes electrónicos
En la industria de componentes electrónicos, la industria SMT encuentra una aplicación significativa en procesos de soldadura, purga y encapsulación selectivos que utilizan nitrógeno.Se ha demostrado que el uso de protección científica por nitrógeno inerte es esencial para lograr la producción exitosa de componentes electrónicos de alta calidad.Ayuda a prevenir la oxidación y la contaminación, garantizando la integridad y fiabilidad de los componentes.
-
Aplicación de la industria SMT en el embalaje de semiconductores
La industria SMT también desempeña un papel crucial en el embalaje de semiconductores, incluidos los procesos de reducción y almacenamiento que implican el uso de nitrógeno.El nitrógeno se utiliza para fines de embalaje para crear un entorno controlado e inerteEsto ayuda a preservar la calidad y la longevidad de los dispositivos semiconductores durante el almacenamiento y el transporte.
-
- Metalurgia de polvo, industria de transformación de metales
Aplicación en la industria del tratamiento térmico, recocido de productos de acero, hierro, cobre y aluminio, carbonización, protección en hornos de alta temperatura, montaje a baja temperatura y corte por plasma de piezas metálicas.
- Industria química, aplicación en la industria de materiales avanzados
El nitrógeno se utiliza para crear una atmósfera libre de oxígeno en el proceso químico, mejorar la seguridad del proceso de producción, fuente de energía de transmisión de fluidos, etc.:Puede utilizarse para la depuración de nitrógeno de tuberías y recipientes en el sistema, llenado de nitrógeno Tanque de almacenamiento, desplazamiento de gas, detección de fugas, protección contra gases combustibles, agitación de reacciones químicas, protección de la producción de fibra química,también utilizado en hidrogenación diesel y reformado catalítico.
- Industria del petróleo y del gas
-
- Refinado de petróleo, tuberías de máquinas de contenedores, detección de fugas de cajas de purga llenas de nitrógeno, recuperación de aceite por inyección de nitrógeno.
-
- Industria alimentaria y farmacéutica Aplicación
Se utiliza principalmente en el embalaje de alimentos, la conservación de alimentos, el almacenamiento de alimentos, (filtro de esterilización configurable), secado y esterilización de alimentos, embalaje de medicamentos, gas de reemplazo médico,atmósfera de administración de medicamentos, etc.
Diez preguntas comunes sobre los generadores de nitrógeno
1¿Qué pureza de gas nitrógeno puede producir un generador de nitrógeno?
Un generador de nitrógeno puede producir gas de nitrógeno de diversas puridades, que van desde el nitrógeno estándar de grado industrial (normalmente de 95% a 99% de pureza) hasta el nitrógeno de alta pureza (generalmente superior al 99,9%),incluso nitrógeno de ultra alta pureza (normalmente superior a 99La elección de la pureza depende de los requisitos específicos de la aplicación.
2¿Cuál es el principio de funcionamiento de un generador de nitrógeno?
El principio de funcionamiento de un generador de nitrógeno se basa principalmente en la tecnología de adsorción utilizando tamizos moleculares o en la tecnología de separación por membrana.La tecnología de adsorción adsorbe selectivamente el oxígeno y la humedad mediante un material adsorbente específicoLa tecnología de separación por membrana, por otro lado, permite que el nitrógeno pase.utiliza el tamaño y la permeabilidad de las moléculas de gas para lograr la separación del nitrógeno de otros componentes de gas en una membrana.
3¿Qué insumos requiere un generador de nitrógeno y cómo funciona?
Un generador de nitrógeno normalmente requiere aire como fuente de entrada.el aire se comprime con un compresor de aire y luego se procesa a través del adsorbente con tamizos moleculares o el separador de membrana dentro del generador de nitrógenoPor último, se obtiene nitrógeno puro como salida.
4¿En qué se diferencia un generador de nitrógeno del suministro de nitrógeno en botellas de gas?
La principal diferencia entre un generador de nitrógeno y el suministro de nitrógeno en botellas de gas radica en el modo de suministro de nitrógeno.proporcionando un suministro continuo de nitrógeno sin necesidad de reemplazo de botellasPor el contrario, el suministro de nitrógeno en los cilindros de gas requiere reemplazos periódicos de los cilindros, y la cantidad de suministro está limitada por la capacidad de los cilindros.
5¿Qué se debe tener en cuenta para el mantenimiento de un generador de nitrógeno?
El mantenimiento de un generador de nitrógeno implica típicamente la limpieza y sustitución regular del adsorbente por tamizos moleculares o separadores de membrana.inspección y mantenimiento del sistema de aire comprimido, monitoreo del rendimiento de la generación de nitrógeno, etc. Los requisitos de mantenimiento específicos deben referirse al manual de usuario o a las instrucciones proporcionadas por el fabricante del generador de nitrógeno.
6¿Para qué industrias son adecuados los generadores de nitrógeno?
Los generadores de nitrógeno se utilizan ampliamente en una amplia gama de industrias, satisfaciendo sus necesidades y requisitos únicos.y transformación de metales, donde el nitrógeno desempeña un papel crucial en diversos procesos de fabricación.Los generadores de nitrógeno encuentran aplicación en sistemas de administración de anestesia y como gas portador para instrumentos médicosLa industria alimentaria y de bebidas depende de los generadores de nitrógeno para sus aplicaciones de envasado.como el embalaje en atmósfera modificada (MAP) y el lavado de nitrógeno para evitar el deterioro y mantener la calidad del productoLos laboratorios utilizan generadores de nitrógeno para ambientes controlados, garantizando condiciones atmosféricas precisas para los experimentos y protegiendo equipos sensibles de daños oxidativos.Con su versatilidad y fiabilidad, los generadores de nitrógeno se han convertido en herramientas indispensables en todas las industrias, contribuyendo a una mayor productividad y a una operación optimizada.
7¿Cuál es el nivel de ruido de un generador de nitrógeno durante el funcionamiento?
El nivel de ruido de un generador de nitrógeno varía según el modelo y el diseño. En general, los generadores de nitrógeno tienen niveles de ruido bajos, especialmente en comparación con los sistemas tradicionales de aire comprimido.Los niveles de ruido específicos pueden referirse a las especificaciones técnicas o a los informes de ensayo de ruido del generador de nitrógeno..
8¿Cuánto tiempo tarda un generador de nitrógeno en empezar a producir gas nitrógeno?
El tiempo de arranque de un generador de nitrógeno depende del modelo y de las especificaciones.normalmente de unos pocos minutos a varias decenas de minutosLos generadores de nitrógeno de mayor capacidad o de mayor pureza pueden requerir tiempos de arranque más largos.
9¿Puede un generador de nitrógeno producir simultáneamente gas de nitrógeno y gas de oxígeno?
El propósito del diseño de un generador de nitrógeno es separar el oxígeno y el nitrógeno para producir gas de nitrógeno de alta pureza.un generador de nitrógeno no produce simultáneamente gas nitrógeno y gas oxígenoSi se requiere la producción simultánea de nitrógeno y oxígeno, es necesario utilizar equipos o técnicas adicionales para su posterior procesamiento.
10¿Cuál es el consumo de energía de un generador de nitrógeno?
El consumo de energía de un generador de nitrógeno varía según el modelo, las especificaciones y las condiciones de funcionamiento.especialmente en comparación con el suministro tradicional de nitrógeno en botellas de gasLos generadores de nitrógeno se ajustan típicamente en función de la demanda real de nitrógeno para mejorar la eficiencia energética y minimizar el consumo de energía.
