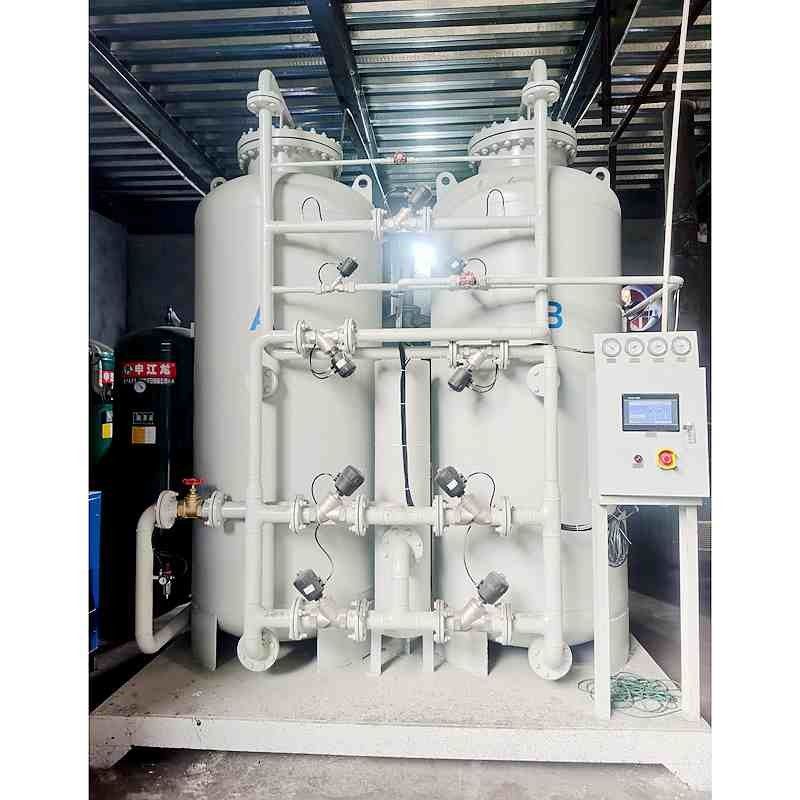

Generador de nitrógeno PSA: 300Nm3/H, pureza del 99,99%, para alimentos, metalurgia, química
Descripción de la pureza del 99,99% 300Nm3/HGenerador de nitrógeno PSAAlimentación, metalurgia, productos químicos
Industria aplicable
Hemos estado operando nuestra fábrica durante 15 años, especializados en el montaje deGenerador de nitrógeno PSACada año suministramos aproximadamente 400 conjuntos de estos generadores a clientes nacionales e internacionales, proporcionando servicios integrales que incluyen la producción,así como la depuración.
A través de nuestra colaboración con Burkert Valves, hemos desarrollado una válvula neumática de doble acción personalizada que nos diferencia.Esta válvula incorpora características innovadoras como la ecualización de la presión superior y media y las placas de orificio de flujo de aire, lo que nos permite optimizar y reducir continuamente la proporción de consumo de aire de nuestros equipos.con nuestro equipo que cuenta con el mayor índice de consumo de energía en ChinaAdemás, hemos implementado nuestra tecnología de silenciador patentada, controlando eficazmente el ruido del dispositivo a menos de 55 dB.
Nuestro proceso de fabricación incluye el corte, soldadura, montaje, relleno de tamiz molecular, eliminación automática de óxido, pulverización y procedimientos integrales de puesta en marcha.Tenemos el equipo y la experiencia necesarios para garantizar que se cumplan los más altos estándares de calidad.
En términos de nuestra cadena de suministro, nos asociamos con marcas de buena reputación como Atlas Copco, Ingersoll Rand, GDK, Liutech, Bolaite, Hanbell y BK para compresores de aire.También ofrecemos secadores refrigerados de BolyAdemás, proporcionamos una amplia gama de equipos de apoyo y accesorios para satisfacer las diversas necesidades de los clientes.
Ofrecemos sistemas remotos personalizados, opciones de personalización de color e interfaces de visualización personalizadas, entre otros servicios OEM.Además, proporcionamos equipos estándar ASME y tanques de presión adaptados para satisfacer los requisitos de los mercados de los EE.UU. y Australia.
Para la selección de productos específicos y consultas, nuestros dedicados gerentes de clientes están listos para ayudarle.y esperamos ser su proveedor preferido.
| Especificación técnica de la planta de nitrógeno PN4300 PSA |
| el lote |
Punto de trabajo |
Descripción / Especificación |
| 1 |
Modelo/lugar de fabricación |
PN4300 |
| 2 |
Principio de fabricación del nitrógeno |
PSA Adsorción por oscilación de presión PSA cambio de presión de absorción (estructura abierta) |
| 3 |
Aplicación |
Lugar de la operación |
En el interior |
| Medio ambiente |
Temperatura ambiente |
Min -5°C/máximo 50°C/temperatura de diseño37°C |
| Humedad ambiental |
Min 40%RH Max 90%RH |
| 4 |
Capacidad |
300 |
Nm3/h |
| 5 |
Pureza del gas nitrógeno |
≥ 99,99 % Ensayos en la salida del nitrógeno psa |
| 6 |
Sensor de pureza del nitrógeno |
HT-TA261 1 conjunto |
| 7 |
Medidor de flujo de nitrógeno |
Japón SMC medidor de caudal 1 juego |
| 8 |
Presión del aire comprimido de entrada |
0.75 -0.99Mpa |
| 9 |
Contenido de aceite de entrada |
≤ 0,001 mg/m3 |
| 10 |
Polvo residual |
≤ 0,01um |
| 11 |
Agua residual |
≤ 0,069 mg/m3 |
| 12 |
Punto de rocío atmosférico de entrada de aire |
-15 °C |
| 13 |
Demandas de aire comprimido limpio |
25 |
Nm3/min |
Recomiendo compressor de aire |
185 kW (26,5 m3/min 10 Bar) o 160 kW (28,2 m3/min 8 Bar) |
| 14 |
Diámetro de la entrada |
DN50 |
| 15 |
Diámetro de salida |
DN40 |
| 16 |
Temperatura máxima de entrada |
Max 30 °C |
| 17 |
Intervalo de presión de trabajo permitido |
Min7.5Kgf/cm2 Max9.9Kgf/cm2 Se aplican las siguientes medidas: |
| 18 |
Modelo/origen del tamiz molecular de carbono |
Las demás: |
| 19 |
La tubería del cuerpo de la torre |
2 juegos |
| 20 |
Tanque tampón de aire y nitrógeno |
Tanque de almacenamiento por tubería |
| 21 |
El tanque de instrumentos, silenciador |
El número de patente del silenciador PB ≤55dB ((A):ZL 2015 2 0545860.3 |
| 22 |
Marca y origen de las válvulas solenoides |
AirTAC |
7 juegos |
| 23 |
Marca y origen de las válvulas neumáticas |
PB-Personalizado |
11 conjuntos (dos para el gas no calificado de drenaje automático) |
| 24 |
Sistema de control |
Control de la fuente de alimentación |
0.2kw/conjunto 220V 50 HZ |
| PLC |
Pantalla integrada en el núcleo de Mitsubishi /o Siemens S7-200 Smart |
| caja eléctrica |
incorporado |
1 juego |
| pantalla táctil |
Pantalla integrada en el núcleo de Mitsubishi/MCGS |
| 25 |
tamaño LxWxH (mm) / Peso: ((Kg) |
Aproximadamente: 2500*1600*2900 mm 5000 kg |
| 26 |
Precio |
含税含运费 交期20 días |
|
2Principios de trabajo del generador de nitrógeno PSA
El generador de nitrógeno es un equipo automático que utiliza aire como material, utiliza un tamiz molecular de carbono como adsorbente,principio de desorción de reducción de presión para adsorber el oxígeno del aire, separando así el nitrógeno.
3Características principales del generador de nitrógeno PSA
- La materia prima del aire se toma de la naturaleza. El nitrógeno se puede producir suministrando aire comprimido y energía.
- La pureza del nitrógeno se puede ajustar convenientemente y se produce suministrando aire comprimido
- El equipo es altamente automatizado, produce gas rápidamente, y puede estar desatendido.
- El proceso de equipamiento es simple, ocupa una pequeña superficie, consume menos energía y costes.
- Molecular sieves are filled by snowstorm method to avoid the pulverization of molecular sieves caused by avoid the pulverization of molecular sieves caused by high-pressure airflow impact and ensure the long-term use of molecular sieves.
- La inspección en línea de un analizador importado con acceso rápido es sencilla, ocupa una superficie reducida, consume menos energía y costes.
4Indicadores técnicos
- Capacidad: entre 2 y 2000 Nm3/h
- Rango de pureza: 95% a 99,9999%
- Presión de salida: 0 a 6 bar o 0 a 8 bar
- Rango de presión de salida del refuerzo: 10 a 200 Bar
- Vida útil 8-10 años siempre que se realice un mantenimiento regular
El tamiz molecular de carbono
Alta calidad, alta densidad, resorte compacto, equilibrio superior/inferior, protegido por un sensor de presión dedicado.
Usualmente usamos CMS-240 para una pureza por debajo del 99.99%
Y usa CMS-260 para una pureza del 99.999% en un solo paso.
5. Características estándar
- PLC de Siemens
- Valvas domésticas personalizadas y mejoradas
- Pantalla LCD de 7 pulgadas
- Válvula de solenoide de Taiwán AirTAC
- Analisador de nitrógeno Chengdu Jiuyin
- Medidor de caudal SMC
- Sitio molecular de marca profesional
6Características opcionales
- Sistema de control remoto
- Mejor válvula de la marca Gemu, Burkert
- Analisador de punto de rocío
- Importar tamiz molecular
- Válvula de solenoide ODE italiana
| El artículo no. |
Capacidad |
Purificación |
Tamaño en mm |
Diámetro de la entrada |
Diámetro de salida |
Peso en kg |
El poder |
| PN4005 |
5Nm3/h |
≥ 99,99% |
1200*850*1500 |
DN15 |
DN15 |
300 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4010 |
10Nm3/h |
≥ 99,99% |
1200*900*1900 |
DN15 |
DN15 |
500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4020 |
20Nm3/h |
≥ 99,99% |
1450*900*1900 |
DN25 |
DN15 |
600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4030 |
30Nm3/h |
≥ 99,99% |
1450*900*2250 |
DN32 |
DN15 |
700 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4040 |
40Nm3/h |
≥ 99,99% |
1600 * 1100 * 1950 |
DN32 |
DN15 |
800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4050 |
50 Nm3/h |
≥ 99,99% |
1700*1100*2200 |
DN40 |
DN15 |
1000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4060 |
60Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1200 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4070 |
70Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4080 |
No más de 80 Nm3/h |
≥ 99,99% |
1800*1000*2300 |
DN40 |
DN25 |
1900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4100 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4120 |
Se aplican las siguientes medidas: |
≥ 99,99% |
1800*1300*2450 |
DN40 |
DN25 |
2600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4150 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,99% |
2000*1300*2450 |
DN40 |
DN25 |
2900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4200 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2200*1500*2650 |
DN50 |
DN40 |
3400 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4250 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
2500*1600*2680 |
DN50 |
DN40 |
3800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4300 |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
≥ 99,99% |
2500*1600*2900 |
DN50 |
DN40 |
5000 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN4350 |
Se aplican las siguientes medidas: |
≥ 99,99% |
2500*1600*2900 |
DN 80 |
DN50 |
5500 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN4400 |
Las emisiones de gases de efecto invernadero |
≥ 99,99% |
3000*2000*3750 |
DN 80 |
DN50 |
7500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
- Las solicitudes...
- Aplicación de la industria SMT
-
- Aplicación en la industria del silicio semiconductor
Procesos de fabricación de semiconductores y circuitos integrados protección de la atmósfera, limpieza, recuperación química, etc.
- Aplicación en la industria de los componentes electrónicos
La protección científica del nitrógeno inerte ha demostrado ser un paso esencial en la producción exitosa de componentes electrónicos de alta calidad.
- Aplicación en la industria del embalaje de semiconductores
Embalaje, reducción, estragado con nitrógeno.
- Metalurgia de polvo, industria de transformación de metales
Aplicación en la industria del tratamiento térmico, recocido de productos de acero, hierro, cobre y aluminio, carbonización, protección en hornos de alta temperatura, montaje a baja temperatura y corte por plasma de piezas metálicas.
- Industria química, aplicación en la industria de materiales avanzados
El nitrógeno se utiliza para crear una atmósfera libre de oxígeno en el proceso químico, mejorar la seguridad del proceso de producción, fuente de energía de transmisión de fluidos, etc.:Puede utilizarse para la depuración de nitrógeno de tuberías y recipientes en el sistema, llenado de nitrógeno Tanque de almacenamiento, desplazamiento de gas, detección de fugas, protección contra gases combustibles, agitación de reacciones químicas, protección de la producción de fibra química,también utilizado en hidrogenación diesel y reformado catalítico.
- Industria del petróleo y del gas
-
- Refinado de petróleo, tuberías de máquinas de contenedores, detección de fugas de cajas de purga llenas de nitrógeno, recuperación de aceite por inyección de nitrógeno.
-
- Industria alimentaria y farmacéutica Aplicación
Se utiliza principalmente en el embalaje de alimentos, la conservación de alimentos, el almacenamiento de alimentos, (filtro de esterilización configurable), secado y esterilización de alimentos, embalaje de medicamentos, gas de reemplazo médico,atmósfera de administración de medicamentos, etc.
Diez preguntas comunes sobre los generadores de nitrógeno
1¿Qué pureza de gas nitrógeno puede producir un generador de nitrógeno?
Un generador de nitrógeno puede producir gas de nitrógeno de diversas puridades, que van desde el nitrógeno estándar de grado industrial (normalmente de 95% a 99% de pureza) hasta el nitrógeno de alta pureza (generalmente superior al 99,9%),incluso nitrógeno de ultra alta pureza (normalmente superior a 99La elección de la pureza depende de los requisitos específicos de la aplicación.
2¿Cuál es el principio de funcionamiento de un generador de nitrógeno?
El principio de funcionamiento de un generador de nitrógeno se basa principalmente en la tecnología de adsorción utilizando tamizos moleculares o en la tecnología de separación por membrana.La tecnología de adsorción adsorbe selectivamente el oxígeno y la humedad mediante un material adsorbente específicoLa tecnología de separación por membrana, por otro lado, permite que el nitrógeno pase.utiliza el tamaño y la permeabilidad de las moléculas de gas para lograr la separación del nitrógeno de otros componentes de gas en una membrana.
3¿Qué insumos requiere un generador de nitrógeno y cómo funciona?
Un generador de nitrógeno normalmente requiere aire como fuente de entrada.el aire se comprime con un compresor de aire y luego se procesa a través del adsorbente con tamizos moleculares o el separador de membrana dentro del generador de nitrógenoPor último, se obtiene nitrógeno puro como salida.
4¿En qué se diferencia un generador de nitrógeno del suministro de nitrógeno en botellas de gas?
- La principal diferencia entre un generador de nitrógeno y el suministro de nitrógeno en botellas de gas radica en sus métodos de suministro de nitrógeno.Un generador de nitrógeno funciona mediante la extracción de nitrógeno directamente del aire ambiente de manera continua, garantizando un suministro constante e ininterrumpido de nitrógeno, lo que elimina la necesidad de sustituir frecuentemente los cilindros y permite un flujo fiable y constante de nitrógeno.
- Por el contrario, el suministro de nitrógeno en los cilindros de gas implica el uso de cilindros precargados que contienen nitrógeno comprimido.,y una vez agotado el nitrógeno, los cilindros vacíos deben sustituirse por otros nuevos llenos.Este proceso de reemplazo de la botella puede provocar interrupciones en el suministro de nitrógeno y puede requerir esfuerzos logísticos adicionales para gestionar el inventario de botellas..
- La ventaja de un generador de nitrógeno radica en su capacidad para proporcionar un suministro constante e ininterrumpido de nitrógeno sin necesidad de reemplazar los cilindros.flexibilidadLa elección entre un generador de nitrógeno y el suministro de cilindros depende de varios factores.incluida la demanda de nitrógeno, consideraciones de costes y los requisitos específicos de la aplicación en cuestión.
5¿Qué se debe tener en cuenta para el mantenimiento de un generador de nitrógeno?
El mantenimiento de un generador de nitrógeno implica típicamente la limpieza y sustitución regular del adsorbente por tamizos moleculares o separadores de membrana.inspección y mantenimiento del sistema de aire comprimido, monitoreo del rendimiento de la generación de nitrógeno, etc. Los requisitos de mantenimiento específicos deben referirse al manual de usuario o a las instrucciones proporcionadas por el fabricante del generador de nitrógeno.
6¿Para qué industrias son adecuados los generadores de nitrógeno?
Los generadores de nitrógeno se utilizan ampliamente en varias industrias, incluidas las industriales, médicas, alimentarias y de bebidas, y aplicaciones de laboratorio.electrónicaEn el campo de la medicina, se utilizan para anestesia y suministro de gases. En la industria de alimentos y bebidas, se utilizan para el embalaje y la conservación. En los laboratorios, se utilizan para la preparación de alimentos y bebidas.se utilizan para el control atmosférico y la protección de equipos.
7¿Cuál es el nivel de ruido de un generador de nitrógeno durante el funcionamiento?
El nivel de ruido de un generador de nitrógeno varía según el modelo y el diseño. En general, los generadores de nitrógeno tienen niveles de ruido bajos, especialmente en comparación con los sistemas tradicionales de aire comprimido.Los niveles de ruido específicos pueden referirse a las especificaciones técnicas o a los informes de ensayo de ruido del generador de nitrógeno..
8¿Cuánto tiempo tarda un generador de nitrógeno en empezar a producir gas nitrógeno?
El tiempo de arranque de un generador de nitrógeno depende del modelo y de las especificaciones.normalmente de unos pocos minutos a varias decenas de minutosLos generadores de nitrógeno de mayor capacidad o de mayor pureza pueden requerir tiempos de arranque más largos.
9¿Puede un generador de nitrógeno producir simultáneamente gas de nitrógeno y gas de oxígeno?
El propósito del diseño de un generador de nitrógeno es separar el oxígeno y el nitrógeno para producir gas de nitrógeno de alta pureza.un generador de nitrógeno no produce simultáneamente gas nitrógeno y gas oxígenoSi se requiere la producción simultánea de nitrógeno y oxígeno, es necesario utilizar equipos o técnicas adicionales para su posterior procesamiento.
10¿Cuál es el consumo de energía de un generador de nitrógeno?
El consumo de energía de un generador de nitrógeno varía según el modelo, las especificaciones y las condiciones de funcionamiento.especialmente en comparación con el suministro tradicional de nitrógeno en botellas de gasLos generadores de nitrógeno se ajustan típicamente en función de la demanda real de nitrógeno para mejorar la eficiencia energética y minimizar el consumo de energía.
