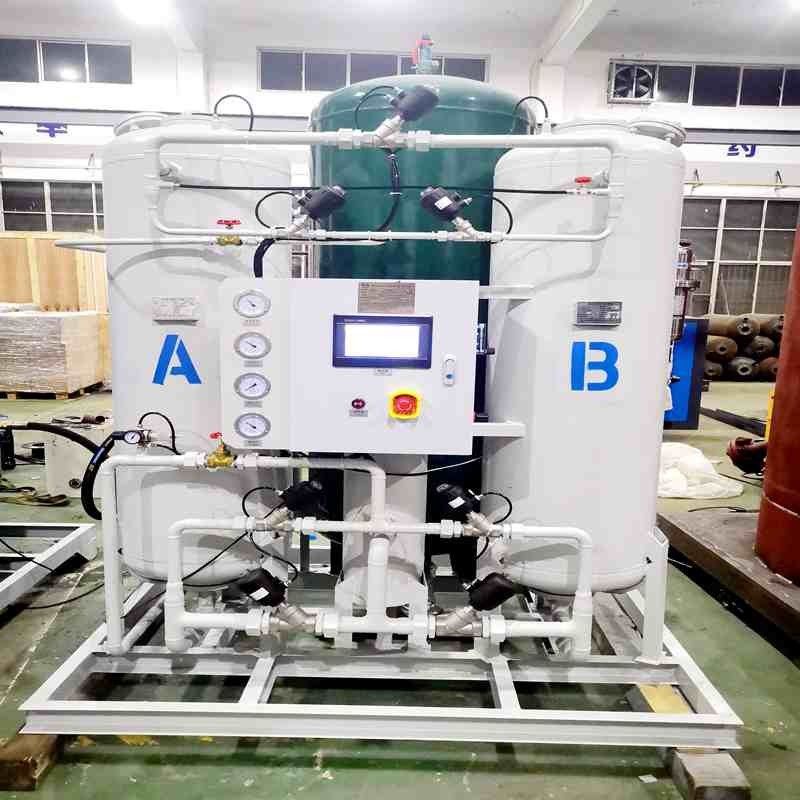

Generador de nitrógeno PSA/Sistemas de generación de nitrógeno: 40Nm3/H, pureza del 99,9%, para alimentos, metalurgia, química
Descripción de la pureza del 99,9% 40Nm3/HGenerador de nitrógeno PSAAlimentación, metalurgia y química
Industria aplicable
Hemos estado ocupados en la asamblea deGenerador de nitrógeno PSALa producción de oxígeno en nuestra fábrica se ha desarrollado durante 15 años, proporcionando aproximadamente 400Generador de nitrógeno PSAEl objetivo de este programa es mejorar la calidad de la producción y el suministro de oxígeno para los clientes nacionales e internacionales cada año, incluida la producción y la depuración.
En colaboración con Burkert Valves, hemos personalizado nuestra propia válvula neumática de doble acción.Continuamente optimizamos y reducimos la proporción de consumo de aire del equipoLa tasa de consumo de energía de nuestro equipo ha alcanzado el nivel más alto en China y a través de nuestro silenciador patentado,Nuestro ruido del dispositivo está controlado a menos de 55 dB.
En términos de flujo de proceso, tenemos corte, soldadura, ensamblaje, llenado de tamiz molecular, eliminación automática de óxido, pulverización y procedimientos completos y equipos de apoyo para la puesta en marcha.
En el aspecto de la cadena de suministro, proporcionamos marcas de primera línea como Atlas Copco, Ingersoll Rand, GDK, Liutech, Bolaite, Hanbell y BK para compresores de aire, y proporcionamos Boly, Atlas Copco,y secadores refrigerados Liutech, así como los refuerzos Anshan Jiapeng y Anqing Bailian.
Podemos proporcionar equipo de apoyo y accesorios.
Actualmente, los productos de nuestra compañía están dirigidos a usuarios finales y distribuidores en todo el mundo.y muchos otros servicios OEMY también proporcionamos equipos estándar ASME y tanques de presión para el mercado de EE.UU. y Australia.
Para una selección específica, póngase en contacto con nuestro gerente de clientes. Esperamos convertirnos en su socio de confianza a largo plazo.
| PN3040 Especificación técnica de la planta de nitrógeno PSA |
| el lote |
Punto de trabajo |
Descripción / Especificación |
| 1 |
Modelo/lugar de fabricación |
PN3040 |
| 2 |
Principio de fabricación del nitrógeno |
PSA Adsorción por oscilación de presión PSA cambio de presión de absorción (estructura abierta) |
| 3 |
Aplicación |
Lugar de operación |
En el interior |
| Medio ambiente |
Temperatura ambiente |
Min -5°C/máximo 50°C/temperatura de diseño37°C |
| Humedad ambiental |
Min 40%RH Max 90%RH |
| 4 |
Capacidad |
40 |
Nm3/h |
| 5 |
Pureza del gas nitrógeno |
≥ 99,9 % Ensayos en la salida de nitrógeno psa |
| 6 |
Sensor de pureza del nitrógeno |
HT-TA261 1 conjunto |
| 7 |
Medidor de flujo de nitrógeno |
Japón SMC medidor de caudal 1 juego |
| 8 |
Presión del aire comprimido de entrada |
0.75 -0.99Mpa |
| 9 |
Contenido de aceite de entrada |
≤ 0,001 mg/m3 |
| 10 |
Polvo residual |
≤ 0,01um |
| 11 |
Agua residual |
≤ 0,069 mg/m3 |
| 12 |
Punto de rocío atmosférico de entrada de aire |
-15 °C |
| 13 |
La demanda de aire comprimido limpio |
2.47 |
Nm3/min |
Recomiendo compressor de aire |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| 14 |
Diámetro de la entrada |
DN32 |
| 15 |
Diámetro de salida |
DN25 |
| 16 |
Temperatura máxima de entrada |
Max 30 °C |
| 17 |
Intervalo de presión de trabajo admisible |
Min7.5Kgf/cm2 Max9.9Kgf/cm2 Se aplican las siguientes medidas: |
| 18 |
Modelo/origen del tamiz molecular de carbono |
Las demás: |
| 19 |
La tubería del cuerpo de la torre |
2 juegos |
| 20 |
Tanque tampón de aire y nitrógeno |
Tanque de almacenamiento con tubería |
| 21 |
El tanque de instrumentos, silenciador |
El número de patente del silenciador PB ≤55dB ((A):ZL 2015 2 0545860.3 |
| 22 |
Marca y origen de las válvulas de solenoide |
AirTAC |
7 juegos |
| 23 |
Marca y origen de las válvulas neumáticas |
PB-Personalizado |
11 conjuntos (dos para el gas no calificado de descarga automática) |
| 24 |
Sistema de control |
Control de la fuente de alimentación |
0.2kw/conjunto 220V 50 HZ |
| PLC |
Pantalla integrada en el núcleo de Mitsubishi /o Siemens S7-200 Smart |
| caja eléctrica |
incorporado |
1 juego |
| pantalla táctil |
Pantalla integrada en el núcleo de Mitsubishi/MCGS |
| 25 |
tamaño LxWxH (mm) / Peso: ((Kg) |
Alrededor de 1450*900*1900// 800kg |
| 26 |
Precio |
含税含运费 交期20 días |
|
2Principios de funcionamiento del generador de nitrógeno PSA
El generador de nitrógeno es un equipo automático que utiliza aire como material, utiliza tamiz molecular de carbono como adsorbente,principio de desorción de reducción de presión para adsorber el oxígeno del aire, separando así el nitrógeno.
3Características principales del generador de nitrógeno PSA
- La materia prima del aire se toma de la naturaleza. El nitrógeno se puede producir suministrando aire comprimido y energía.
- La pureza del nitrógeno se puede ajustar convenientemente y se produce suministrando aire comprimido
- El equipo es altamente automatizado, produce gas rápidamente, y puede estar desatendido.
- El proceso de equipamiento es simple, ocupa una pequeña superficie, consume menos energía y costes.
- Molecular sieves are filled by snowstorm method to avoid the pulverization of molecular sieves caused by avoid the pulverization of molecular sieves caused by high-pressure airflow impact and ensure the long-term use of molecular sieves.
- La inspección en línea de un analizador importado con acceso rápido es sencilla, ocupa una superficie reducida, consume menos energía y costes.
4Indicadores técnicos
- Capacidad: desde 2 a 2000 Nm3/h
- Rango de pureza: 95% a 99,9999%
- Presión de salida: 0 a 6 bar o 0 a 8 bar
- Rango de presión de salida del refuerzo: 10 a 200 Bar
- Vida útil 8-10 años, siempre que se realice un mantenimiento regular
El tamiz molecular de carbono
Alta calidad, alta densidad, resorte compacto cargado, equilibrio superior/inferior, protegido por un sensor de presión dedicado.
Usualmente usamos CMS-240 para una pureza por debajo del 99.99%
Y usa CMS-260 para una pureza del 99.999% en un solo paso.
5. Características estándar
- PLC de Siemens
- Valvas domésticas personalizadas y mejoradas
- Pantalla LCD de 7 pulgadas
- Válvula de solenoide de Taiwán AirTAC
- Analisador de nitrógeno Chengdu Jiuyin
- Medidor de caudal SMC
- Sitio molecular de marca profesional
6Características opcionales
- Sistema de control remoto
- Mejor válvula de la marca Gemu, Burkert
- Analisador de punto de rocío
- Importar tamiz molecular
- Válvula de solenoide ODE italiana
| El artículo no. |
Capacidad |
Purificación |
Tamaño en mm |
Diámetro de la entrada |
Diámetro de salida |
Peso en kg |
El poder |
| PN3010 |
10Nm3/h |
≥ 99,9% |
1000*800*1600 |
DN15 |
DN15 |
300 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN3015 |
15Nm3/h |
≥ 99,9% |
1200*850*1900 |
DN15 |
DN15 |
400 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3020 |
20Nm3/h |
≥ 99,9% |
1200*850*1900 |
DN25 |
DN15 |
500 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3025 |
25Nm3/h |
≥ 99,9% |
1450*900*1900 |
DN32 |
DN15 |
600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3030 |
30Nm3/h |
≥ 99,9% |
1450*900*1900 |
DN32 |
DN15 |
700 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3040 |
40Nm3/h |
≥ 99,9% |
1450*900*1900 |
DN40 |
DN15 |
800 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3050 |
50 Nm3/h |
≥ 99,9% |
1450*900*1900 |
DN40 |
DN25 |
900 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3060 |
60Nm3/h |
≥ 99,9% |
1600 * 1100 * 1950 |
DN40 |
DN25 |
1100 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3100 |
Las emisiones de gases de efecto invernadero |
≥ 99,9% |
1800*1000*2300 |
DN40 |
DN25 |
1850 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3120 |
120 Nm3/h |
≥ 99,9% |
1800*1300*2450 |
DN40 |
DN25 |
2400 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3150 |
El valor de las emisiones de gases de efecto invernadero |
≥ 99,9% |
2000*1300*2450 |
DN40 |
DN25 |
2600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3200 |
Se aplican las siguientes medidas: |
≥ 99,9% |
2000*1400*2550 |
DN40 |
DN25 |
2900 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN3250 |
Las emisiones de gases de efecto invernadero |
≥ 99,9% |
2200*1500*2650 |
DN50 |
DN40 |
3400 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN3300 |
El valor de las emisiones de gases de efecto invernadero es el siguiente: |
≥ 99,9% |
2500*1600*2680 |
DN50 |
DN40 |
3600 |
Las emisiones de gases de efecto invernadero de los Estados miembros |
| PN3400 |
Las emisiones de gases de efecto invernadero |
≥ 99,9% |
2500*1600*2900 |
DN50 |
DN40 |
5000 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
| PN3500 |
500 Nm3/h |
≥ 99,9% |
2500*1600*3750 |
DN 80 |
DN 65 |
7200 |
Las emisiones de gases de efecto invernadero y los gases de efecto invernadero se calcularán en función de las emisiones de gases de efecto invernadero. |
- Las solicitudes...
- Aplicación de la industria SMT
-
- Aplicación en la industria del silicio semiconductor
Procesos de fabricación de semiconductores y circuitos integrados protección de la atmósfera, limpieza, recuperación química, etc.
- Aplicación en la industria de los componentes electrónicos
La protección científica del nitrógeno inerte ha demostrado ser un paso esencial en la producción exitosa de componentes electrónicos de alta calidad.
Soldadura selectiva: el nitrógeno se utiliza en los procesos de soldadura selectiva, particularmente en la soldadura y soldadura de componentes electrónicos.reduce al mínimo la oxidación y asegura uniones limpias y fiables, mejorando la calidad y fiabilidad de las conexiones electrónicas.
Purga y encapsulación: El nitrógeno se emplea para purgar y encapsular componentes electrónicos durante la fabricación.y problemas relacionados con la humedad que pueden comprometer el rendimiento y la longevidad de los componentes.
Protección científica del nitrógeno inerte: La protección del nitrógeno inerte es un paso crítico en la producción exitosa de componentes electrónicos de alta calidad.el nitrógeno ayuda a prevenir la oxidación, contaminación y reacciones no deseadas durante varios procesos de fabricación, garantizando un rendimiento constante y fiable de los componentes.
Reflujo de soldadura: El nitrógeno se utiliza a menudo en el proceso de reflujo de soldadura, que consiste en derretir la pasta de soldadura para formar conexiones eléctricas.El uso de nitrógeno ayuda a reducir la oxidación y la formación de huecos, lo que mejora la calidad de las juntas de soldadura y la fiabilidad general.
Pruebas de componentes: en ciertos casos, el nitrógeno se utiliza durante las pruebas de componentes para crear atmósferas controladas.Esto garantiza resultados de ensayo fiables y precisos al minimizar el impacto de factores externos como la humedad y el oxígeno.
- Aplicación en la industria del embalaje de semiconductores
Envasado, reducción, estragado con nitrógeno.
- Metalurgia de polvo, industria de transformación de metales
Aplicación en la industria del tratamiento térmico, recocido de productos de acero, hierro, cobre y aluminio, carbonización, protección en hornos de alta temperatura, montaje a baja temperatura y corte por plasma de piezas metálicas.
- Industria química, aplicación en la industria de materiales avanzados
El nitrógeno se utiliza para crear una atmósfera libre de oxígeno en el proceso químico, mejorar la seguridad del proceso de producción, fuente de energía de transmisión de fluidos, etc.:Puede utilizarse para la depuración de nitrógeno de tuberías y recipientes en el sistema, llenado de nitrógeno Tanque de almacenamiento, desplazamiento de gas, detección de fugas, protección contra gases combustibles, agitación de reacciones químicas, protección de la producción de fibra química,también utilizado en hidrogenación diesel y reformado catalítico.
- Industria del petróleo y del gas
-
- Refinado de petróleo, tuberías de máquinas de contenedores, detección de fugas de cajas de purga llenas de nitrógeno, recuperación de petróleo por inyección de nitrógeno.
-
- Industria alimentaria y farmacéutica Aplicación
Se utiliza principalmente en el embalaje de alimentos, la conservación de alimentos, el almacenamiento de alimentos, (filtro de esterilización configurable), secado y esterilización de alimentos, embalaje de medicamentos, gas de reemplazo médico,atmósfera de administración de medicamentos, etc.
Diez preguntas comunes sobre los generadores de nitrógeno
1¿Qué pureza de gas nitrógeno puede producir un generador de nitrógeno?
Un generador de nitrógeno puede producir gas de nitrógeno de diversas puridades, que van desde el nitrógeno estándar de grado industrial (normalmente de 95% a 99% de pureza) hasta el nitrógeno de alta pureza (generalmente superior al 99,9%),incluso nitrógeno de ultra alta pureza (normalmente superior a 99La elección de la pureza depende de los requisitos específicos de la aplicación.
2¿Cuál es el principio de funcionamiento de un generador de nitrógeno?
El principio de funcionamiento de un generador de nitrógeno se basa principalmente en la tecnología de adsorción utilizando tamizos moleculares o en la tecnología de separación por membrana.La tecnología de adsorción adsorbe selectivamente el oxígeno y la humedad mediante un material adsorbente específicoLa tecnología de separación por membrana, por otro lado, permite que el nitrógeno pase.utiliza el tamaño y la permeabilidad de las moléculas de gas para lograr la separación del nitrógeno de otros componentes de gas en una membrana.
3¿Qué insumos requiere un generador de nitrógeno y cómo funciona?
Un generador de nitrógeno normalmente requiere aire como fuente de entrada.el aire se comprime con un compresor de aire y luego se procesa a través del adsorbente con tamizos moleculares o el separador de membrana dentro del generador de nitrógenoPor último, se obtiene nitrógeno puro como salida.
4¿En qué se diferencia un generador de nitrógeno del suministro de nitrógeno en botellas de gas?
- La principal distinción entre un generador de nitrógeno y el suministro de nitrógeno en botellas de gas radica en el modo de suministro de nitrógeno.Un generador de nitrógeno funciona extrayendo nitrógeno del aire continuamente, que garantiza un suministro ininterrumpido y continuo de nitrógeno sin necesidad de sustitución de la botella.y la cantidad de nitrógeno disponible está limitada por la capacidad de los cilindros.
- Con un generador de nitrógeno, el proceso de producción de nitrógeno es autosuficiente ya que se basa en el aire circundante como fuente.Esto elimina la molestia de manejar y reemplazar los cilindros de gasEl generador puede adaptarse a los diferentes niveles de demanda, suministrando nitrógeno según sea necesario sin interrupciones ni retrasos.
- Por otro lado, el suministro de nitrógeno a través de cilindros de gas implica el uso de cilindros precargados que contienen una cantidad finita de nitrógeno.debe sustituirse por un cilindro nuevoEl suministro disponible está limitado por el volumen de nitrógeno contenido en los cilindros,que requieren un seguimiento y una planificación cuidadosos para garantizar un suministro ininterrumpido de nitrógeno.
-
Al decidir entre un generador de nitrógeno y el suministro de nitrógeno en botellas de gas, es crucial tener en cuenta los requisitos y preferencias específicos de la aplicación.Un generador de nitrógeno ofrece la ventaja de una producción continua de nitrógeno, eliminando la necesidad de sustituir los cilindros y ofreciendo una mayor flexibilidad en el suministro de nitrógeno.Es particularmente beneficioso para aplicaciones que requieren un flujo de nitrógeno constante e ininterrumpido.
Por el contrario, las botellas de nitrógeno pueden ser más adecuadas para aplicaciones con un menor consumo de nitrógeno o situaciones en las que la portabilidad o las limitaciones de espacio entran en juego.Los cilindros de gas proporcionan una fuente de nitrógeno conveniente y portátil que puede transportarse y utilizarse fácilmente en varios lugaresA menudo se les prefiere en situaciones en las que la movilidad o el espacio limitado son una prioridad.
La elección entre un generador de nitrógeno y los cilindros de nitrógeno depende en última instancia de factores como la tasa de consumo de nitrógeno, la continuidad de suministro requerida, las necesidades de portabilidad y el espacio disponible.La evaluación de estos factores ayudará a determinar la solución de suministro de nitrógeno más adecuada para la aplicación específica., garantizando un suministro de nitrógeno eficiente y fiable.
5¿Qué se debe tener en cuenta para el mantenimiento de un generador de nitrógeno?
El mantenimiento de un generador de nitrógeno implica típicamente la limpieza y sustitución regular del adsorbente por tamizos moleculares o separadores de membrana.inspección y mantenimiento del sistema de aire comprimido, monitoreo del rendimiento de la generación de nitrógeno, etc. Los requisitos de mantenimiento específicos deben referirse al manual de usuario o a las instrucciones proporcionadas por el fabricante del generador de nitrógeno.
6¿Para qué industrias son adecuados los generadores de nitrógeno?
Los generadores de nitrógeno se utilizan ampliamente en varias industrias, incluidas las industriales, médicas, alimentarias y de bebidas, y aplicaciones de laboratorio.electrónicaEn el campo de la medicina, se utilizan para anestesia y suministro de gases. En la industria de alimentos y bebidas, se utilizan para el embalaje y la conservación. En los laboratorios, se utilizan para la fabricación de productos químicos.se utilizan para el control atmosférico y la protección de equipos.
7¿Cuál es el nivel de ruido de un generador de nitrógeno durante el funcionamiento?
El nivel de ruido de un generador de nitrógeno varía según el modelo y el diseño.Los niveles de ruido específicos pueden referirse a las especificaciones técnicas o a los informes de ensayo de ruido del generador de nitrógeno..
8¿Cuánto tiempo tarda un generador de nitrógeno en empezar a producir gas nitrógeno?
El tiempo de arranque de un generador de nitrógeno depende del modelo y de las especificaciones.normalmente de unos pocos minutos a varias decenas de minutosLos generadores de nitrógeno de mayor capacidad o de mayor pureza pueden requerir tiempos de arranque más largos.
9¿Puede un generador de nitrógeno producir al mismo tiempo gas nitrógeno y gas oxígeno?
El propósito del diseño de un generador de nitrógeno es separar el oxígeno y el nitrógeno para producir gas de nitrógeno de alta pureza.un generador de nitrógeno no produce simultáneamente nitrógeno y oxígenoSi se requiere la producción simultánea de nitrógeno y oxígeno, es necesario utilizar equipos o técnicas adicionales para su posterior procesamiento.
10¿Cuál es el consumo de energía de un generador de nitrógeno?
El consumo de energía de un generador de nitrógeno varía según el modelo, las especificaciones y las condiciones de funcionamiento.especialmente en comparación con el suministro tradicional de nitrógeno en botellas de gasLos generadores de nitrógeno suelen ajustarse en función de la demanda real de nitrógeno para mejorar la eficiencia energética y minimizar el consumo de energía.
