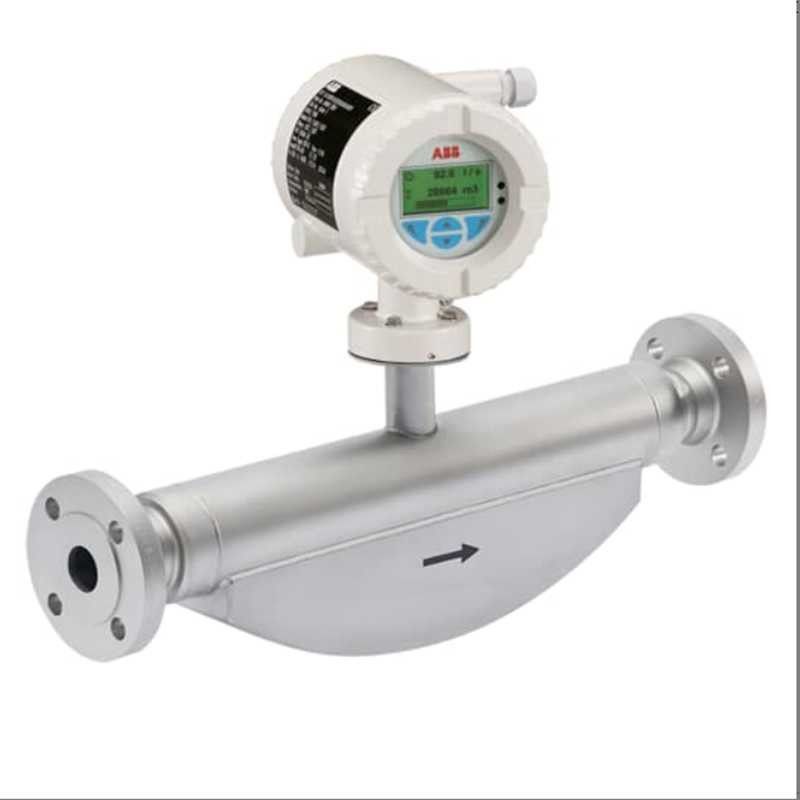

FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster
  • FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster
  • FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster
  • FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster
  • FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster
FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster

FCB430 FCB450 ABB Medidor de flujo Coriolis Medidor de flujo de masa CoriolisMaster

Nombre de la marca ABB
Número de modelo FCB430 y FCB450
Documento Manual del producto PDF
Detalles del producto
Precisión:
En alto.
El coste:
Es razonable
Durabilidad:
En alto.
Impacto medioambiental:
Bajo
Instalación:
Es fácil.
Linearidades:
En alto.
Mantenimiento:
Bajo
Pérdida de presión:
Bajo
Nombre del producto:
Productos de medición de flujo ABB
Rangeability:
Amplio
Repetibilidad:
En alto.
Tiempo de respuesta:
Es rápido.
ruido de la señal:
Bajo
Salida de la señal:
En alto.
Estabilidad:
En alto.
Protocolo de comunicación:
HART, PROFIBUS, FOUNDATION Bus de campo
Líquido:
Gas, líquido
Tipo de instalación:
En línea, inserción
El material:
Acero inoxidable, acero aleado, titanio
Principio de medición:
Presión diferencial
Señales de salida:
4 a 20 mA
Rango de presión:
0-100bar
Conexión de proceso:
Freno, hilo, sanitario
Tipo de producto:
Medición del flujo
Rango de acción:
Amplio
Rango de temperatura:
0-150℃
Garantización:
1 años
Resaltar:

FCB430 Medidor de flujo ABB

,

FCB450 medidor de flujo ABB

,

CoriolisMaster Coriolis Medidor de flujo de masa

Pago y términos de envío
Cantidad de orden mínima
1
Precio
100
Detalles de empaquetado
11
Tiempo de entrega
20 días
Condiciones de pago
L/C
Capacidad de la fuente
11
Descripción de producto

Medidor de caudal de masa de CoriolisCoriolis MaestroFCB430 y FCB450

CoriolisMasteLos caudalímetros de masa compactos de Coriolis de la serie FCB400 cuentan con una baja caída de presión, una gran capacidad, una pantalla común ABB intuitiva, cinco E/S modulares y varios protocolos de comunicación.ahora con OIML R117 y MID aprobado.

Sin necesidad de tuberías ascendentes o descendentes, los compactos medidores de caudal Coriolis pueden instalarse en los espacios más reducidos, lo que permite aplicaciones que antes no eran posibles.



Sensor de la misma
Modelo Diseño estándar FCB400 Diseño higiénico FCH400
El chasis 　 Diseño de montaje integral, diseño de montaje remoto
Precisión de medición para líquidos FCB430 FCB450 FCH430 FCH450
Flujo de masa* 0.4 por ciento.00,25% y 0,2% 00,1% y 0,15% 0.4%,00,25% y 0,2% 00,1% y 0,15%
Flujo por volumen* 0.4 por ciento.00,25% y 0,2% 00,15% y 0,11% 0.4 por ciento.00,25% y 0,2% 00,15% y 0,11%
Densidad 00,01 kg/l 00,002 kg/l
0.001kg/l (opcional)
0.0004 kg/l (opcional)		 00,01 kg/l · 0,002 kg/l
0.001 kg/l (opcional)
0.0004 kg/l (opcional)
Temperatura 1K 0, 5K 1K 0, 5K
Precisión de medición de los gases* El 1% 00,5% El 1% 00,5%
Medio de medición admisible
Temperatura Tmedlum		 -50 a 160 °C
(-58 a 320F)		 -50 a 205 °C
(-58 a 400F)		 -50 a 160 °C
(-58 a 320F)		 -50 a 205 °C
(-58 a 400F)
Conexión del proceso
Las condiciones de ensayo de las piezas de acoplamiento DN 10 a 200;PN 40 a PN 160 一
Las medidas de seguridad se aplicarán en el caso de los vehículos de la categoría M1 y M2.5 DN 2/1 a 8 pulgadas; CL150 a CL1500 一
sólo el flanco DN 10 a 200: JIS 10K a 20K 一
Instalaciones de tuberías DIN 11851 DN 10 a 100 (3/8 a 4 pulgadas) DN 20 a 100 (% a 4 pulgadas)
Instalación de tuberías SMS 1145 DN 25 a 80 (1 a 3 pulgadas) 一
Las condiciones de ensayo de las piezas de acoplamiento deberán cumplirse en el caso de las piezas de acoplamiento.
BPE de tres abrazaderas		 DN 15 a 100 (1/4 a 4 pulgadas)
DN3/8 a 4 pulgadas		 DN 20 a 100 (% de 4 a 4 pulgadas)
DNW: hasta 4 pulgadas
El hilo femenino DIN ISO 228 y ASME B 120.1 DN 15; PN100 一
Otras conexiones A petición A petición de los Estados miembros
Material mojado Acero inoxidable 1.4435 o 1.4404 ((AISI 316L), aleación de níquel C4/C22 Acero inoxidable, pulido 1.4404 (AISI 316L) o 1.4435 (AISI 316L)
Clasificación de propiedad intelectual Diseño de montaje integrado: IP 65 / IP 67, NEMA 4X
Diseño de montaje remoto: IP 65 / IP 67/IP 68 (sólo sensor, profundidad de inmersión:5m), NEMA 4X
Aprobaciones
Protección contra explosiones Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes: Las condiciones de los certificados de conformidad con el presente Reglamento serán las siguientes:
Aprobaciones de higiene 一 Cumple con la FDA
Metrología legal OIML R117, MID, dispositivos para metrología legal de acuerdo con API/AGA
Otras aprobaciones En www.abb.com/flow o bajo petición.
Indicación de la exactitud en % del valor medido


La serie FCB400 ofrece:

  • Hasta cinco entradas/salidas modulares
    ¢ Diseño de medidores multivariables
    ¢ Tarjetas enchufables opcionales
    Actualización automática del firmware
    ¢ Diferentes protocolos de comunicación disponibles:
    EthernetIP, Modbus TCP, navegador web y Profinet
  • Sensor inteligente
    Solución totalmente digital
     flexibilidad de la instalación
    La inteligencia del medidor ubicada en el sensor
  • SensorMemoria de aplicación
    ¢ La máxima seguridad de los datos
    ¢ Reemplazo de componentes electrónicos
  • ABB aspecto y sensación comunes
    Fácil de configurar
    ¢ Acceso a través del cristal mediante teclas capacitivas
  • Verificación y diagnóstico a bordo de VeriMass
    El mantenimiento preventivo en línea
     Ciclos de mantenimiento extendidos
    ¢ Reducción del esfuerzo de mantenimiento
  • Diseñado para una temperatura ambiente de 70 °C (158 °F) y vibraciones altas
  • Opción mejorada de control de Coriolis (ECC) para mediciones avanzadas en condiciones multifásicas y otros fluidos difíciles
  • Baja caída de presión
  • Autodrenado
  • Aprobaciones globales para protección contra explosiones
  • OIML R117 y MID aprobados

El FCB450 añade:

  • Software DensiMass para la medición directa de la concentración
  • Software FillMass para el control de aplicaciones de llenado
  • OIML R117; MID aprobado

Datos obtenidos

Especificaciones generales:

  • Tamaños nominales / rangos de medición
    DN 15 (1/2 pulgadas) / 0 a 8.000 kg/h (17.637 libras/h)
    DN 25 (1 pulgada) / 0 a 35.000 kg/h (77.162 libras/h)
    DN 50 (2 pulgadas) / 0 a 90.000 kg/h (198.416 libras/h)
    DN 80 (3 pulgadas) / 0 a 250.000 kg/h (551,156 libras/h)
    DN 100 (4 pulgadas) / 0 a 520 000 kg/h (1,146,404 libras/h)
    - DN 150 (6 pulgadas) / 0 a 860.000 kg/h (1,895,975 libras/h)
  • Ex aprobaciones
    ¢ Zona ATEX 0/1/2, cFMus Div 1/2 y zona 0/1/2
    ¢ Zona NEPSI 0/1/2
    ¢ Varias otras aprobaciones
    ¢ OIML R117; aprobado por el MID
  • Materiales humedecidos
    ¥ 1.4404 / 1.4435 (316L) o Hasteloy C
  • Precisión para líquidos
    FCB430
    ¢ Masa y volumen: 0,4 % o.r. / 0,25 % o.r. / 0,2 % o.r.
    Densidad: 10 g/l
    FCB450
    ¢ Masa: 0,15 % de or.r. / 0,1 % de or.r., volumen: 0,15 % de or.r.
    Densidad: 0,002 kg/m3 o 0,001 kg/m3 debe ampliarse a 0,0004 kg/m3
  • Medición de la temperatura media
    FCB430
    -50 a 160 °C (-58 a 320 °F)
    FCB450
    -50 a 205 °C (-58 a 400 °F)
  • Productos
    5 entradas/salidas modulares
    HART 7.1
    ¢ PROFIBUS DP
    ¢ Modbus
    ¢ Ethernet
    • IP de Ethernet
    • Modbus TCP también
    • Servidor web
    • Más protocolos en preparación
  • Fuente de alimentación
     11 a 30 V de corriente continua, 110/230 V de corriente alterna
    – Power over Ethernet
