FGM1190 Medidor de flujo de superficie variable de tubo de vidrio
  • FGM1190 Medidor de flujo de superficie variable de tubo de vidrio

FGM1190 Medidor de flujo de superficie variable de tubo de vidrio

Nombre de la marca ABB
Número de modelo FGM1190
Documento Manual del producto PDF
Detalles del producto
Precisión:
En alto.
Protocolo de comunicación:
HART, PROFIBUS, FOUNDATION Bus de campo
Líquido:
Gas, líquido
Tipo de instalación:
En línea, inserción
El material:
Acero inoxidable, acero aleado, titanio
Principio de medición:
Presión diferencial
Señales de salida:
4 a 20 mA
Rango de presión:
0-100bar
Conexión de proceso:
Freno, hilo, sanitario
Nombre del producto:
Productos de medición de flujo ABB
Tipo de producto:
Medición del flujo
Rango de acción:
Amplio
Rango de temperatura:
0-150℃
Garantización:
1 años
Resaltar:

Medidor de caudal variable HART

,

FGM1190 medidor de caudal variable

,

Medidor de flujo de tubo de vidrio

Descripción de producto

Medidor de caudal de superficie variable del tubo de vidrio FGM1190

La gran variedad de pesas flotantes y tubos medidores permite que el caudalímetro FGM1190 de tubo de vidrio se ajuste exactamente al rango de caudal requerido.paralelo al eje central del tubo del medidorEsto permite un alto grado de reproducibilidad porque el flotador está absolutamente centrado en el tubo del medidor.



Resumen general

Diseñado para mediciones del caudal en muchas industrias, incluida la fabricación de sistemas, alimentos, plantas de tratamiento de agua y químicos.Las aplicaciones de fluidos agresivos son posibles porque las piezas mojadas con fluidos pueden fabricarse con una amplia variedad de materiales diferentes.

  • Tipo de diseño FGM1190-87
     Con conexión de tubería roscada de acuerdo con DIN 2950.
  • Tipo de diseño FGM1190-97
    - con conexión vertical interna de rosca o conector roscado de acuerdo con
    DIN 11851, DIN 405 parte1 para la industria de alimentos y bebidas.
  • Tipo de diseño FGM1190-98
    ¢ Con conexión de brida de acuerdo con DIN y ASME.
  • Fácil cambio de rango y limpieza - no se requiere la eliminación de la línea.
  • Excelente visibilidad del caudal en una escala lineal.

Datos obtenidos

Especificaciones generales:

  • Aplicación
    - líquidos y gases limpios y de baja viscosidad
  • El montaje
    ¢ Verticalmente, en línea
  • Conexiones
    ️ 1/4 de pulgada a 2 pulgadas, roscado, DN 10 a DN 50 con bridas, SC15 a SC50 higiénico (DIN11851), vertical
  • Intervalos de flujo
    Flujo de agua: 0,002 a 17600 l/h
  • Descenso de flujo
    Por lo general 10:1
  • Presión de funcionamiento
    ️ Hasta 18 bar (261 lbf/in 2 g)
  • Temperatura de funcionamiento
    Hasta 180 °C (356 °F)
  • Duración nominal de la escala
    ¥ 100, 130 o 250 mm (4, 5 y 10 pulgadas)
  • Precisión
    Clasificación de la clase 1.6 a la clase 6, según el diámetro del tubo y el tipo de flotador
  • Las alarmas
    - Interruptores de gas inerte, hasta 2 apagados
  • Material de los tubos
    ¢ Vidrio borsilicato
  • Material flotante
    ¥ Acero inoxidable, vidrio, zafiro, carbono, PVC, tántalo, aleación de Hastelloy- ¿ Qué?, Aluminio, PTFE
  • Material de ajuste
    ¢ Acero inoxidable, PVC, PVDF

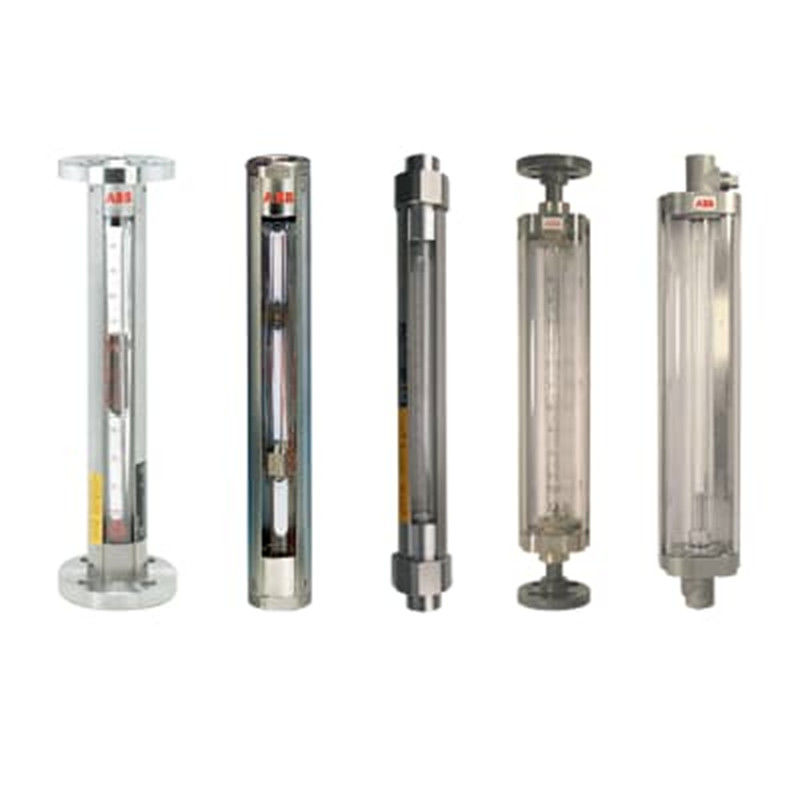

FGM1190 Medidor de flujo de superficie variable de tubo de vidrio 0FGM1190 Medidor de flujo de superficie variable de tubo de vidrio 1
