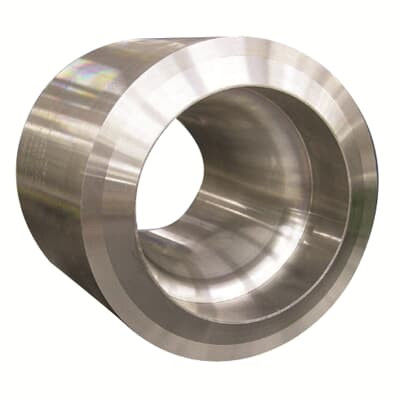

Boquilla de flujo
  • Boquilla de flujo
Boquilla de flujo

Boquilla de flujo

Nombre de la marca ABB
Número de modelo NoZ
Documento Manual del producto PDF
Detalles del producto
Precisión:
En alto.
Protocolo de comunicación:
HART, PROFIBUS, FOUNDATION Bus de campo
Líquido:
Gas, líquido
Tipo de instalación:
En línea, inserción
El material:
Acero inoxidable, acero aleado, titanio
Principio de medición:
Presión diferencial
Señales de salida:
4 a 20 mA
Rango de presión:
0-100bar
Conexión de proceso:
Freno, hilo, sanitario
Nombre del producto:
Productos de medición de flujo ABB
Tipo de producto:
Medición del flujo
Rango de acción:
Amplio
Rango de temperatura:
0-150℃
Garantización:
1 años
Resaltar:

Métro de caudal de 20 mA

,

el medidor de caudal hart abb

,

Sensor de flujo de 20 ma abb

Descripción de producto

La boquilla de flujo se utiliza para la medición de flujo de alta velocidad donde la erosión o la cavitación podrían desgastar o dañar una placa de orificio.



Resumen general

Las boquillas de flujo no dependen de un borde afilado (que puede degradarse con el tiempo) para mantener la precisión y, por lo tanto, ofrecen una excelente precisión a largo plazo con menos desgaste y una menor posibilidad de distorsión.Se utilizan a menudo para pruebas de flujo en plantas de elevación de vapor.

Una boquilla de flujo puede medir tasas de flujo más altas que una placa de orificio equivalente a la misma presión diferencial de diseño.La boquilla de flujo está disponible en 3 estándares y en diseños para sujetar entre bridas (dentro del círculo del perno) o para soldar en la tubería.

Datos obtenidos

Las boquillas de flujo están disponibles en tres diseños básicos:

  • Nozla de la ISA 1932

  • Boquilla de radio largo

  • Noz de golpeo para garganta ASME


Cada diseño es ligeramente diferente y está cubierto por la norma ISO5167:2003La boquilla ASME también se puede suministrar en una sección de tubería para cumplir con los requisitos del Código de Pruebas de Rendimiento ASME 6 (PTC-6) para el ensayo de turbinas de vapor.

  •

Etiquetas:

FSV450 Medidor de flujo ABB,

Medidor de flujo ABB FSV450,

FPD201 Medidor de flujo ABB
